近年來，數據采集及應用技術受到人們越來越廣泛的關注，數據采集系統在各行各業也迅速的得到應用。其中PLC控制數據采集系統目前在工業自動化控制領域中應用最廣泛。華辰智通近年來研發的HiNet
工業智能網關在PLC數據采集系統中的應用，具有體積小、實現PLC遠程編程本地化、PLC數據采集功能強、可與PC機通訊、使用方便靈活等特點。
在上圖中，各種現場數據通過特定的數據采集器方式由數據采集服務實時采集并存儲到實時歷史數據庫中，實時歷史數據庫同時提供生產現場設備的實時數據和歷史數據。而對于系統組態工程師來說，通過其客戶端Web界面使用應用組態服務對系統進行配置，配置的模型數據將進入模型數據庫。
系統應用模塊所需的業務邏輯和計算將通過計算及應用引擎針對實時歷史數據和在模型庫中配置的業務邏輯或計算公式進行計算和相關操作，其結果將寫入實時歷史數據庫存檔。
客戶端界面的數據將通過Web數據服務提供，其將根據設備模型庫中的對象組織模式和實時歷史數據庫中的數據進行綜合，根據配置的顯示圖件顯示在客戶端的最終界面上。

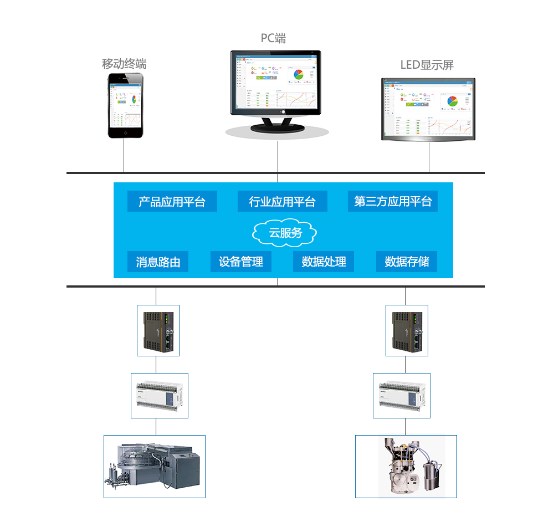

2）系統組成 PLC遠程數據采集系統結構如圖所示，
通過數據采集系統硬軟件對包括PLC、儀表或者工控機等在內的設備進行實時狀態、參數、故障等數據的采集，通過VPN方式，采集系統將數據遠傳至云端通訊服務，云端通訊服務接收和處理數據后存入數據服務器，再通過應用服務器將數據進行處理后通過web或者webservice方式提供給 WEB端（PC、平板、手機）或者APP端以進行展示、分析、診斷和管理等界面。
PLC遠程數據采集結構示意圖
3）系統特點
a. 強大的協議解析能力，HiNet工業智能網關可同時兼容西門子、三菱、合利時等各品牌各型號的PLC；
b. 多樣的通訊接口，可同時使用Rs232/485及Rs422等方式與網關進行通訊；
c. 超強的環境適應能力，同時擁有WiFi、4G、以太網等多種通訊方式，適應各種復雜工業環境；
d. 極高的安全性，HiNet工業智能網關采用VPN專用安全通訊通道，RSA加密算法確保通訊安全，嚴防數據外泄；
e. 極強的穩定性，HiNet工業智能網關支持斷線重連、異常恢復、系統自監控，確保設備實時在線，確保監控系統正常運行。
華辰智通致力于為工業企業提供成熟、可靠的工業互聯網整體解決方案，為工業企業搭建符合企業自身的互聯網生態平臺。努力推動企業上云、設備上云、企業上平臺、設備上平臺等。提供設備運維&工業設備數據遠程采&，PLC遠程編程控制&，智能網關&工業物聯網整體解決方案，歡迎咨詢！
